Üst ve alt IR kamera
İki yüzeyde eş zamanlı ıslanma takibi.

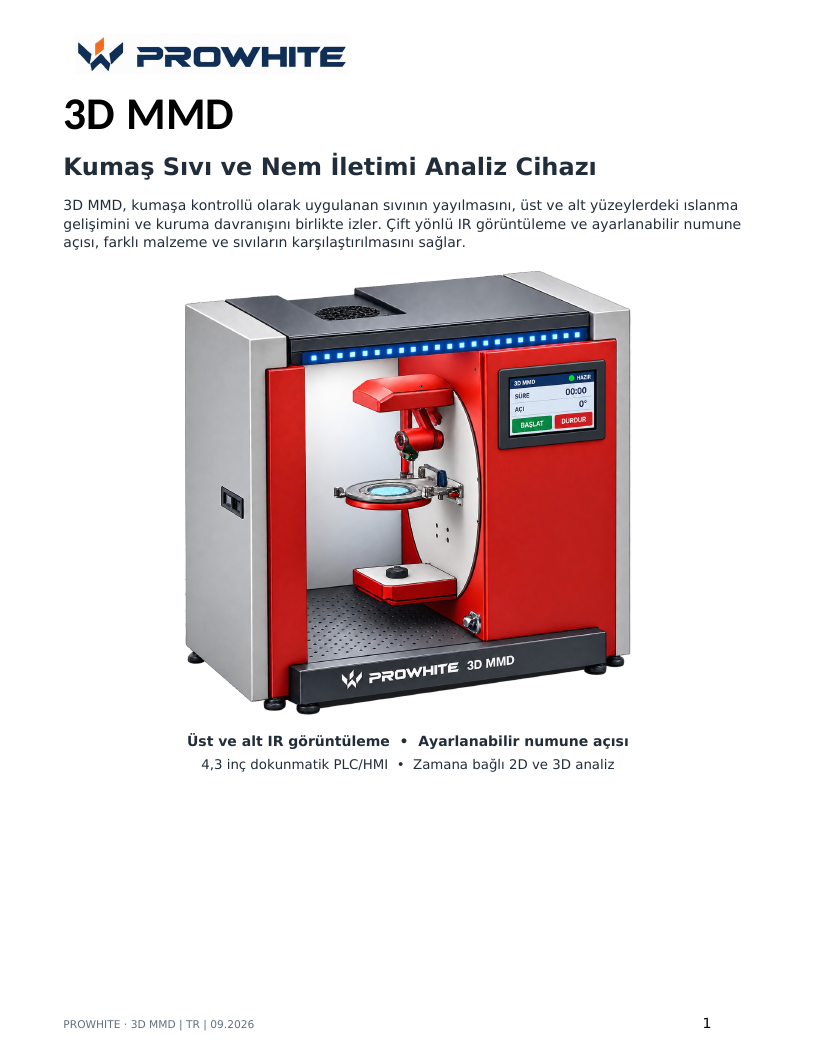

PROWHITE · 3D MMD
Kumaş Sıvı ve Nem İletimi Analiz Cihazı
3D MMD, kumaşa kontrollü olarak uygulanan sıvının yayılmasını, üst ve alt yüzeylerdeki ıslanma gelişimini ve kuruma davranışını birlikte izler. Çift yönlü IR görüntüleme ve ayarlanabilir numune açısı, farklı malzeme ve sıvıların karşılaştırılmasını sağlar.
2 × IRÜst ve alt görüntüleme2D / 3DZamana bağlı analiz4.3″Dokunmatik PLC/HMI
Ayarlanabilir numune açısı
Damlatma öncesinde ve sonrasında eğim ayarı.
Temassız optik analiz
Islak ve kuru bölgelerin IR kontrastıyla izlenmesi.
4,3 inç dokunmatik PLC/HMI
Cihaz üzerinden sade ve anlaşılır test kontrolü.
ÇALIŞMA PRENSİBİ
Sıvı yayılımı, nem iletimi ve kuruma davranışının analizi
Numuneye kontrollü miktarda sıvı uygulanır. Üst ve alt kızılötesi kameralar, ıslak ve kuru bölgeler arasındaki IR kontrastını eş zamanlı izler. Islanma sınırının konumu, yayılma alanı ve zaman içindeki değişimi özel yazılımda değerlendirilir. Yöntem, sıcaklık ölçümüne dayanmadan ıslanma ve kuruma davranışını görünür hale getirir.
- Numuneyi hazırlayın
Kumaşı tutucuya yerleştirin ve başlangıç eğimini ayarlayın.
- Sıvıyı uygulayın
Deneye uygun sıvı türünü ve hacmini seçerek kontrollü uygulama yapın.
- İki yüzeyi izleyin
Yayılımı ve alt yüzeyde ıslanmanın başlamasını takip edin. Test planına göre eğimi değiştirin.
- Kuruma sürecini değerlendirin
Islak bölgenin zaman içindeki değişimini grafiksel ve sayısal olarak inceleyin.
TEKNİK ÖZELLİKLER
3D MMD
Karşılaştırmalı ıslanma, nem iletimi ve kuruma çalışmaları için tek cihaz.
GörüntülemeÜst ve alt IR kamera
Analiz yöntemiTemassız IR kontrast görüntüleme
Numune konumuAyarlanabilir eğim
Operatör paneli4,3 inç dokunmatik PLC/HMI
YazılımZamana bağlı 2D ve 3D analiz
Ölçüler G × D × Y640 × 655 × 575 mm
Ağırlık16 kg
YAZILIM VE ANALİZ
Islanma sınırını zaman içinde izleyin
Özel geliştirilen analiz yazılımı, üst ve alt yüzey görüntülerinin birlikte değerlendirilmesini sağlar. Zamana bağlı 2D ve 3D görselleştirmeler, grafikler ve sayısal sonuçlar; ıslanma, iletim ve kuruma evrelerinin karşılaştırmalı incelenmesini destekler.
- Sıvının yüzeyde yayılma alanı ve yayılma hızı
- Üst yüzeyden alt yüzeye ıslanma geçiş süresi
- Islanma sonrası kuruma profili ve ıslak bölgenin değişimi
- Numune açısı, sıvı türü ve kaplama veya aprenin etkisi
KULLANIM ALANLARI
Malzeme ve sıvı karşılaştırmaları
Teknik ve fonksiyonel tekstiller; spor ve outdoor kumaşlar; medikal ve hijyen tekstilleri; koruyucu giysiler; ev tekstilleri; nonwoven yüzeyler; kaplama ve apre geliştirme; üniversite ve Ar-Ge laboratuvarları.
Referans sıvılar
Saf veya deiyonize su; demineralize su; düşük oranlı yüzey aktif çözeltiler.
Ter ve spor tekstilleri
Asidik veya alkali sentetik ter; farklı tuz derişimlerine sahip ter benzeri sıvılar.
Hijyen ve medikal
Sentetik idrar; %0,9 NaCl çözeltisi; düşük viskoziteli hidrofilik çözeltiler.
Ev tekstilleri
Düşük derişimli deterjan veya yumuşatıcı kalıntısı içeren çözeltiler; içecek simülasyonları.
Kaplama ve apre
Flor içermeyen itici, silikon bazlı veya hidrofilik aprelerin karşılaştırılmasına yönelik sıvılar.
Endüstriyel sıvılar
Düşük viskoziteli yağ-su emülsiyonları; soğutma sıvısı ve proses suyu simülasyonları.
Viskozite karşılaştırması
Su; %10-30 gliserin-su karışımları; düşük oranlı polimer katkılı çözeltiler.
Üniversite ve sanayi iş birliği
Ege Üniversitesi ve PROWHITE Teknoloji A.Ş. iş birliğiyle geliştirilmiştir. Patent Ege Üniversitesi'ne aittir; imalat ve satış lisansı PROWHITE Teknoloji A.Ş. tarafından yürütülür.
TALEP VE TEKNİK DESTEK
Kumaşınızı, test sıvınızı ve analiz ihtiyacınızı paylaşın.
Bilgileriniz düzenli bir talep mesajına dönüştürülür. E-posta ile gönderebilir veya doğrudan WhatsApp üzerinden devam edebilirsiniz.
